OBEX P4 - 110 km/h - objekt

1 / 1

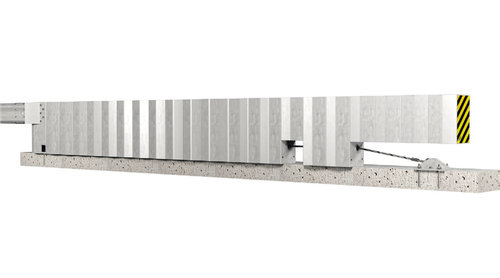

Jeklena naletna zaključnica

• Testiran in certificiran skladno z ENV 1317-4 in prEN 1317-7
• Razvit za zaključke varnostnih ograj
• Edinstvena prilagodljiva rešitev za vse vrste hitrih cest

Šifra preizkusa Hitrost trka Teža vozila Bočni odmik Izhodno polje—kvalifikacija ASI
TT 1.3.110 110 km/h 1500 kg Da1 - Dd2 Z1 A
TT 2.1.100 100 km/h 900 kg Da1 - Dd1 Z2 B
TT 3.3.110 110 km/h 1500 kg S 0,5 - T 2,0 - U 0,5 Z1 A
TT 4.3.110 110 km/h 1500 kg Da1 - Dd1 Z1 A
TT 5.1.100 100 km/h 900 kg Da1 - Dd1 Z1 A
TT 6.3.110 110 km/h 1500 kg S 0,5 - T 0,5 Z1 A


Pritrditev na betonsko podlago


Stebri v tulcih / betonski temelj


Na betonsko varnostno ograjo


Na jekleno obojestransko varnostno ograjo

19603059106530610_naletne-20.png    19609413214759855_naletne-21.png


Hitrost trka = 110 km/h


Rešitev za dvovaljni odbojnik (MT 10M-750)


Hitrost trka = 110 km/h


Rešitev za trivaljni odbojnik (MT 10M-900)

19610075605788693_naletne-26.png   19610111962723805_naletne-27.png
